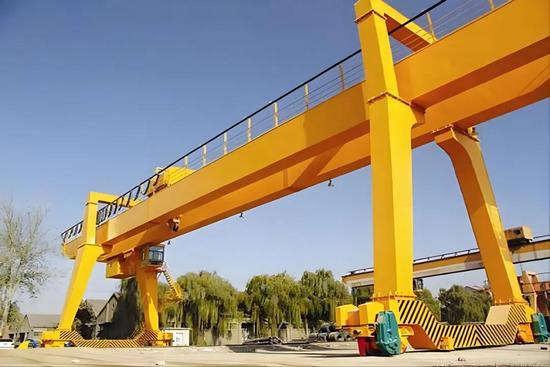

懸臂龍門起重機是一種龍門或半龍門起重機,其主梁從一側或兩側延伸到起重機軌道之外。這種設計使起重機能夠搬運標準軌道跨度以外的物料,從而提供更大的作業范圍和操作靈活性,而無需移動整個起重機。
懸臂龍門起重機常見于港口、貨場、工廠以及其他需要大臂伸長的重型物料搬運環境中。需要注意的是,懸臂結構并非一種獨立的起重機,而是對標準龍門起重機的結構進行了改進。
理解懸臂的作用
懸臂是從主梁向外延伸至起重機軌道之外的梁結構。其主要目的是在不改變軌道布局的情況下擴大起重機的工作范圍。
更具體地說:
擴大工作范圍:通過延伸到跑道之外,起重機可以覆蓋更廣泛的物料處理區域并靈活適應狹窄的空間。
提高運營效率:減少不必要的重新定位,縮短處理時間,并顯著提高整體生產力。
提供廣泛的適用性:憑借這些優勢,懸臂龍門起重機在港口、貨場、工廠和其他工業環境中發揮著有效作用。
換句話說,通過將主梁延伸到跑道之外,懸臂可以在跨度內外進行操作,從而提高生產率,同時最大限度地減少重新定位或停機時間。
懸臂龍門起重機的主要優勢
在上述作用的基礎上,懸臂結構還具有明顯的作業優勢,其作用可概括為:
起重和運輸貨物:懸臂可實現垂直提升和水平移動,以到達正常軌道跨度以外的區域。
擴大工作范圍:即使在狹窄或受限的空間內,懸臂也能覆蓋更廣闊的物料處理區域。
提高效率:由于需要的重新定位更少,操作變得更快,并且通??梢栽谕豢缍葍?nèi)進行多次提升。
憑借這些優勢,懸臂龍門起重機尤其適用于港口、大型工廠、貨場和建筑工地。通過巧妙地將起重機延伸至軌道之外,操作員可以搬運超大或脫軌的物料,而不會妨礙內部作業。
如何確定合適的懸臂長度
明確了作用和優勢之后,下一步就是確定懸臂的長度。選擇正確的長度對于安全性和效率都至關重要。
一般行業的起點約為起重機跨度的三分之一。然而,最終設計必須考慮多種因素:
結構荷載和自重:較長的懸臂會增加起重機的自重和支撐上的壓力。
工作半徑:有效伸展取決于從負載支撐點到主梁外緣的水平距離。
環境因素:必須考慮風荷載、極端溫度、高海拔作業和腐蝕環境。
運行條件:負載頻率、起升高度、吊鉤方式和場地布局都會影響安全懸臂長度。
實踐中,典型的懸臂長度在6到12米之間,在伸展性和結構完整性之間取得平衡。在實際項目中,專業工程師應始終進行應力、撓度、車輪載荷和穩定性計算,以驗證懸臂在預期載荷下是否能夠安全運行。
懸臂尺寸設計流程:
定義工作組和載荷譜(ISO/FEM/CMAA)。
確定額定載荷并計算載荷情況,包括靜力、動力、風力和加速度。
根據吊鉤伸展范圍和場地凈空預先確定懸臂包絡尺寸。
運行結構檢查:大梁應力、撓度極限、車輪載荷和穩定性裕度。
反復進行,直到滿足安全和操作要求。
筆記: 任何經驗法則比例(例如跨度的三分之一)僅用于初步篩選。最終的懸臂長度必須通過工程計算和安全驗證。
*信息來源于起重機廠家,僅供參考
